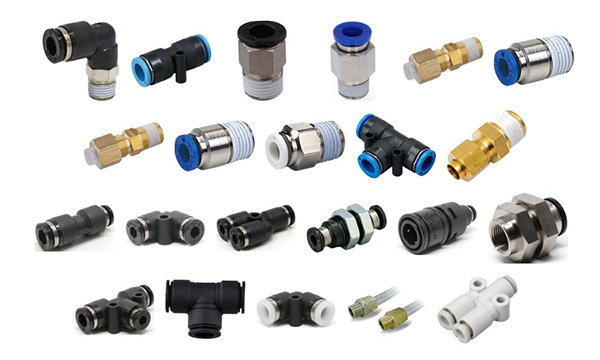

با یک نگاه کلی در بیشتر اوقات یک اتصال مستقیم که از سویی با حالت رزوه به شیر برقی یا کمپرسور یا واحد مراقبت متصل می‌شود و خروجی آن شیلنگی است که این شیلنگ بیشتر سایز ۸ می‌باشد اگر مدار بزرگتر باشد یا نیاز به جابجایی دبی بیشتری در لحظه باشد از اتصالاتی با شلنگ‌های بزرگتر ۱۰ یا ۱۲ نیز استفاده می‌شود.

 از آنجا که شیلنگ را نمی‌شود تا کرد دسته‌ای از اتصالات به صورت ال مانند هستش که به آن اتصالات زانو می‌گویند.

 اتصالات بین راهی نیز اتصالاتی است که بین راه قرار می‌گیرند و هر طرف شلنگ خور هستند که  در بیشتر اوقات در پارگی‌ها از اتصال چند راهه و رابط استفاده می‌شود جالب است بدانید دوراهی سه راهی چهارراهی و حتی راه‌های بیشتر هم وجود دارد که یک شلنگ ورودی دارد آنگاه ورودی شلنگ را به چند انشعاب تقسیم می‌کند و همه خروجی ها به صورت شلنگ خور هستند.

بررسی سایزهای اتصالات

 سایزهای رزو خور شامل سایزهای ام۵ ، ام ۶ ، یک هشتم و، یک چهارم ، سه هشتم و یک دوم و یک اینچ هستند.

  سایزهای شلنگ‌ها که رایج در پنوماتیک  از ۴ میل تا ۱۲ میل میباشد.

چه نکات مهم که قبل از انتخاب اتصالات پنوماتیک باید بدانیم؟

به این نکات دقت کنید این‌ها حاصل تجربه هستند

1. یک شیلنگ ارزان به طور مثال برند آسیایی با اتصالات ارزان قیمت چینی خوب کار می‌کنند پس اگر شیلنگ آلمانی است اتصالات و فیتینگ‌ها نیز باید اروپایی یا جنس خوب باشند.

2. در هنگام کار با اتصالات باید سر شیلنگ مربوطه را به صورت صاف ببرید این کار به طول عمر بیشتر فیتینگ کمک می‌کند.

3. از کشیدن محکم شیلنگ خودداری کنید برای درآوردن شیلنگ از فیتینگ باید سر یا مهره سر فیتینگ را به داخل فشار داده سپس شیلنگ را نگهداشته آن را به آرامی خارج کنید.

4. در اتصالات رزوه خور که یک طرف یک رینگ یا مهره پلاستیکی مانند دارند بهتر است از آن برندهایی که چیزی شبیه خمیر تفلون روی آن قرار داده اند استفاده نکنید ( آنهایی که مهره پلاستیکی کوچکی روی رزرو خود دارند طول عمر بیشتری داشته ، آب بندی بهتری نیز دارند)

5. در زمان خرید اتصالات به میزان بار داخل مدار پنوماتیک دقت کنید تا متناسب با آن جنس و برند اتصالات را تعیین کنید و اگر هرگونه مشکل یا سوالی دارید با مشاورین فنی پنوماتیک کاردان مشورت بفرمایید.

بررسی بهترین برندهای اتصالات پنوماتیک

 اتصالات کاموزی و سیستم از ایتالیا همچنین اتصالات فستو و ورکام از آلمان بسیار اتصالات خوب و با کیفیتی هستند اتصالات کره‌ای و چینی زیادی نیز وجود دارد به طور مثال برند تی پی سی کره مانند برندهای اروپایی با کیفیت است اجازه دهید اتصالات چینی را بررسی نکنیم زیرا هر مجموعه‌ای اتصالاتی با اسم خاصی وارد کرده که این اسم منحصر به شرکت خود وارد کننده است در نتیجه  بیست ‌ها برند مختلف وجود دارد .
