شیر برقی پنوماتیک

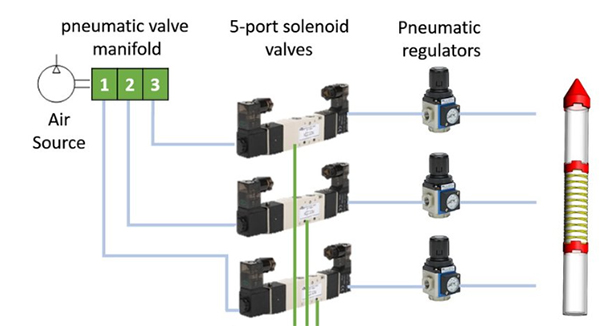

تمامی شیر برقی‌ها یک قسمتی به نام بوبین دارند زمانی که ما فرمان بدهیم یا در مدارمیکروسوئیچی فرمان بدهد ،برق به بوبین رسیده مسیر شیر مورد نظر ما باز می‌شود این مسیر ممکن است ورودی به یک جک باشد و آن سیلندر پنوماتیک حرکت کند یا ممکن است دستگاه پرسی فعال شود یا به ده‌ها عملگر مختلف دیگر برود و با فرمان دوم ما زمانی که ورودی برق به شیر برقی پنوماتیک قطع شود  یابه بوببین دیگر برودهمه چیز تغییر میکند و مرحله بعد اجرا میشود .

شیر برقی‌های برقی بادی پنوماتیک به چه شکل است ؟

دسته‌ای از شیرها هستند که هم ورودی باد داشته و هم ورودی برق دارند این شیرها معمولاً بازه کاری بیشتری دارند به طور مثال ۴۰ بار یا ۶۰ بار هستند در  این زمان برق به تنهایی نمی‌تواند ( زورش نمی‌رسد ) که مسیری را کاملاً ببندد یا کاملاً باز کند به همین دلیل ورودی بادی قرار می‌دهند که در زمان عملکرد شیر پنوماتیک به کمک برق بی‌آید ؛ استفاده از این‌ شیرها شاید کم یا محدود باشد اما در اینجا اشاره کردیم تا بایین دسته از شیرها نیز شما آشنا باشید.

آشنایی با مفهوم nc (نرمالی کلوز) و no (نرمالی اوپن) در شیربرقی

تمامی شیر برقی‌ها هم به صورت حالت اول باز هستند که با فرمانی  در مدار بسته می‌شوند که به آنها نرمالی اوپن میگویند و یا به صورت حالت اول بسته هستند که با فرمان و پالس برق باز می‌شوند که به آن نرمالی کلوز گفته میشود یعنی هر دو دسته از این شیرها بسیار در صنعت رایج هستند.

 شیر برقی‌های تمام پنوماتیک به چه شکل است؟

در محیط‌های خاص و ضد انفجار یا در بخش‌هایی از صنعت به طور کلی شیرهایی دیده می‌شود که باد به آن وصل شده و مسیری را باز می‌کند در این شیربرقی‌ها بوبین حذف شده و فرامین تماماً با باد انجام می‌شود (بوبینی در آن وجود ندارد سوراخی در آن دیده میشود که اگر باد وارد شود مسیر دلخواه را تغییر میدهد ) به همین دلیل در محیط‌های خاص نظامی یا جاهای حساس شاهد استفاده از این شیرها هستیم زیرا در محیطی که برق نباشد خطر آتش سوزی یا انفجار نیز نیست.

 آشنایی با انواع مختلف شیرهای برقی

 ساده‌ترین شیرهایی که می‌بینیم شیرهای بین راهی هستند که در مدار بر سر شیلنگ قرار گرفته  شیلنگ توسط فیتینگی به آن متصل می‌شود این شیرها سایزهای مختلفی دارند از بزرگ تا کوچک که ما با توجه به وسعت مدار سایز مربوطه را انتخاب می‌کنیم به طور مثال شیر برقی یک هشتم دیبی  کمتری جابجا کرده و قدرت انتقال کمی دارد اما شیر برقی یک دوم بزرگتر بوده و توان انتقال هوای بیشتری دارد .

قطعاً بیان ه‌ها مدل  توضیح ده‌ها مدل شیر برقی سخت است و نیاز هم نیست ما در اینجا به رایج‌ترین آنها و پرکاربردترین آنها اشاره کردیم برای آشنایی با بهترین برندهای شیربرقی و انواع آن ها با پنوماتیک کاردان مشورت بفرمایید.
